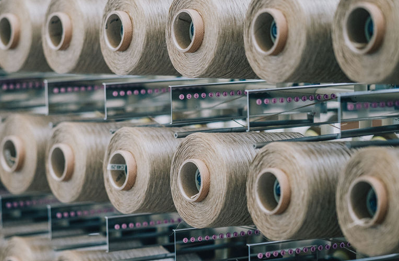

Bcomp Fribourg, Roving-Drawing (2025)

Rétrofit de deux machines d'étirement de fibres naturelles:

Prestations:

- Amélioration de la sécurité

- Extension des fonctionnalités

- Remplacement des PLC, HMI, drives et moteurs Delta par du matériel Siemens

- Confection de nouvelles armoires électriques

- Montage, câblage

- Programmation PLC + HMI

- Paramétrisation des drives

Composants / outils utilisés:

- PLC S7-1510SP

- Panels MTP1200

- Simatic TIA V20 - WinCC Unified

- Barrières de sécurité Sick

- Radio-télécommande à assentiment Dold

- Drives-entrainements Sinamics S210 / G120

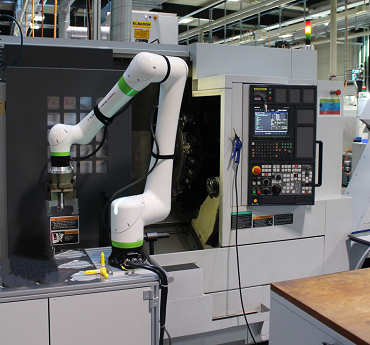

Bultech Enney (2023-2025)

Intégration d'un Robot Fanuc sur des machines-outils CNC:

Prestations:

- Modifications des commandes CNC

- Schéma électrique et confection d'un coffret pour la communication bidirectionnelle des signaux de commande et de sécurité

- Montage et commande des éléments pneumatiques

- Mise en service et aide à la programmation du robot

Composants utilisés:

- Robot Fanuc CRX 10

- Tours Mori Seiki SL15, Schäublin 125CCN

- Fraiseuse Nakamura

- CNC Mitsubishi, Fanuc

Swisspor Châtel-St-Denis (2024)

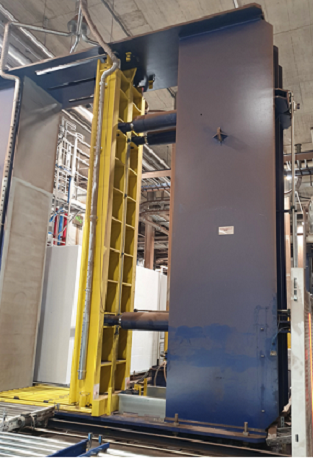

Optimisation d'une presse à 4 cylindres:

Prestations:

- Analyse des problèmes de synchronisation

- Refonte des blocs de régulation et de synchronisation des cylindres

- Optimisations

Composants utilisés:

- PLC S7-1200

- Cylindres hydrauliques avec vannes proportionnelles

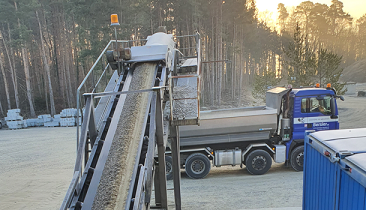

Bersier SA, Gravière de Ménières

Assainissement du système de dosage:

Prestations:

- Remplacement des anciens entraimenents DC par des moteurs asynchrones

- Assainissement du pupitre de commande

- Automatisation des séquences de dosage

- Gestion de recettes

Composants utilisés:

- Moteurs asynchrones Lenze M55

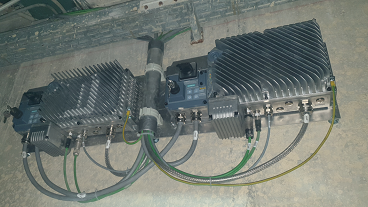

- Convertisseurs de fréquence décentralisés Sinamics G115D

- PLC Simatic S7-1510SP F-1 PN

- WinCC Flexible Runtime et Receipes

- SIMATIC IPC327G (Basicbox PC)

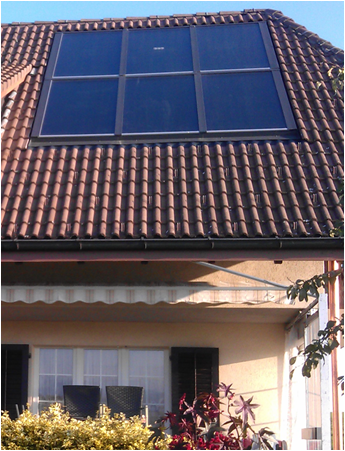

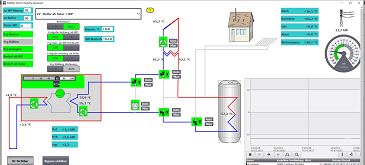

Maison familiale Wolfacher 10, Heitenried: BMS (2021-2022)

Gestion d'énergie:

Prestations:

- Régulation de chauffage

- Conduite de la PAC par Modbus RTU

- Gestion des échanges d'énergies entre l'installation photovoltaïque, la PAC, les panneaux solaires thermiques, le boiler, le chauffage et le refroissement (free cooling) du bâtiment, les sondes géothermiques (régénération)

- Acquisition des données d'exploitation dans la mémoire MMC de la CPU

Composants implémentés:

- PLC Simatic S7-1510SP

- Compteur d'énergie Simatic AI EnergyMeter

- WinCC Flexible Runtime

- Onduleurs Kostal

- PAC Waterkotte

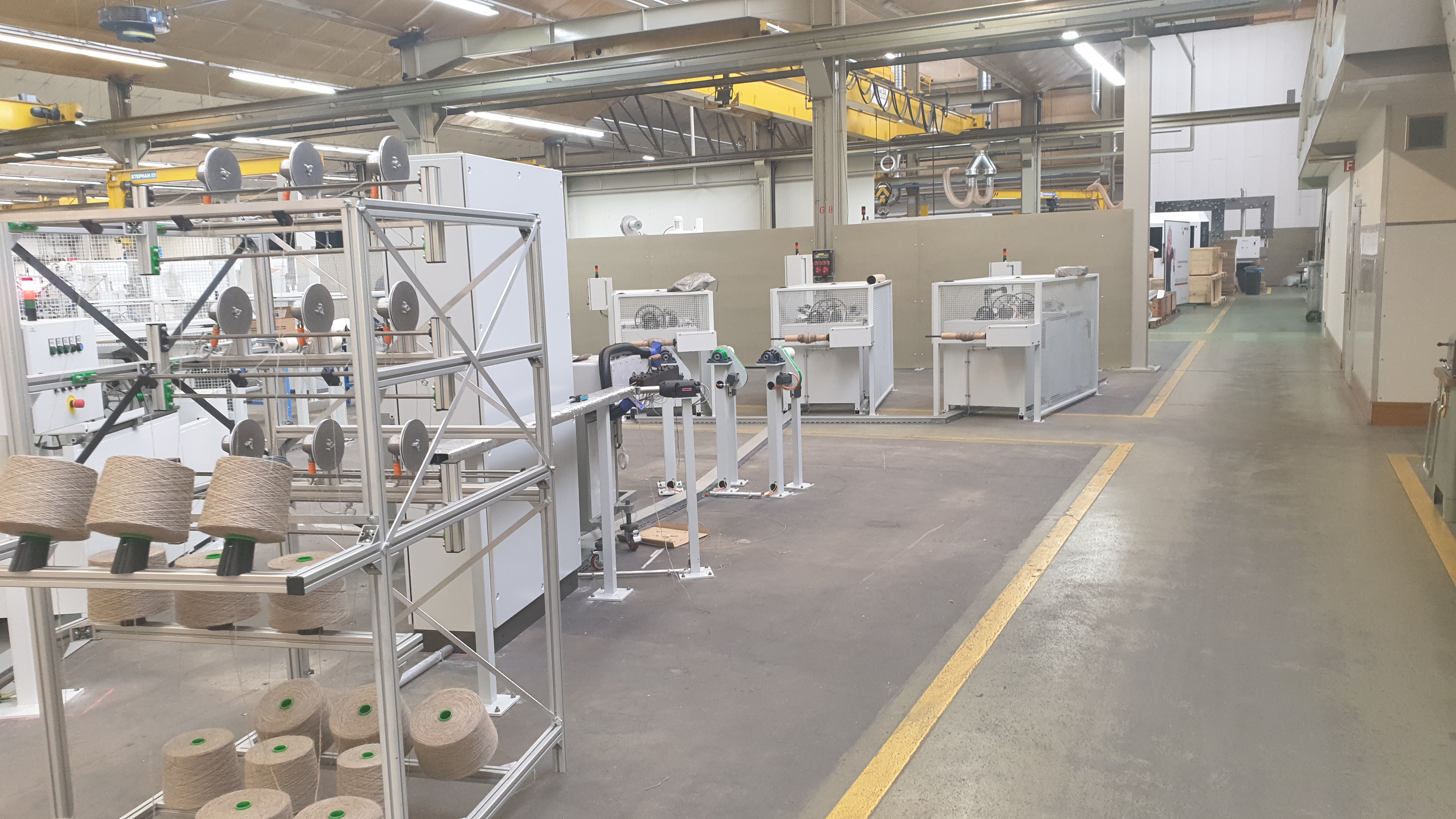

Bcomp, Fribourg FR (2020-2022)

Lignes d'imprégnation pour ficelle naturelle:

Particularités:

• - 6 lignes d’imprégnation comprenant chacune :
  • - 1 unité de déroulement pour bobines de lin
  • - 1 unité de séchage
  • - 1 extrudeur
  • - 3 dérouleurs de fil
  • - 3 unités de twistage-bobinage
• - Projet TIA commun pour les 6 lignes avec gestion des particularités de chaque ligne

  Prestations:

• - Planification électrique complète
• - Acquisition des entrainements et des composants électriques
• - Confection des armoires
• - Software PLC et HMI
• - Mise en service
• - Application Excel-VBA pour l'archivage de données de production

  Composants utilisés:

• - Simatic S7-1510SP-F CPU
• - Simatic HMI KTP700 Basic
• - Entrainements Sinamics S210, G120 et Simatic MicroDrive
• - IO-Link codeur incrémental

CRC-SNG, Bulle FR (2021)

Sertisseuse pour cadre de volets de différentes tailles:

Particularités:

• - Rétrofit de la partie électrique et des entrainements
• - Ajouts de systèmes de perçage automatique
• - Remplacement du centrage pneumatique par entrainements électriques
• - Lecture de la taille des volets via numéro d'article sur code QR
• - Marquage du numéro de série et article par micro percussion

  Prestations:

• - Développement, calculation, construction, fabrication et montage des systèmes de perçage
• - Analyse de risques
• - Adaptation mécanique pour les nouveaux entrainements
• - Planification électrique complète
• - Confection de l'armoire électrique
• - Montage électrique
• - Software PLC et HMI
• - Mise en service

  Composants utilisés:

• - CPU Simatic S7-1510SP-F
• - HMI Simatic KTP700 Basic
• - Entrainements et contrôleur Sinamics S210
• - Commande radio ARC FLEX-4
• - Système de marquage par micro-percussion SIC Marking e10R
• - Lecteur Barcode/2D Leuze IT1472g-2D-2
• - Scanner laser de sécurité Leuze RSL410

Siemens Mobility, Roche VD (2012-2022)

Programmes de test pour coffrets à relais pour technique ferrovière:

Prestations:

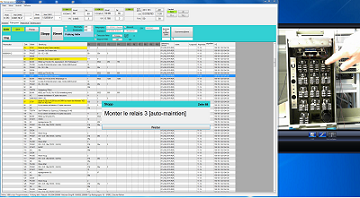

• - Développement d'un environnement de programmation pour scripts sur la base de VBA-Excel
• - Programmation et modifications pour environ 50 coffrets à relais
• - Adaptation des bac d'essais pour cofferts spéciaux (Hardware et jeu d'instructions)

  Produits utilisés:

• - Banc d'essais Siemens Mobility AG
• - Banc d'essai RGPG b-automation Sàrl

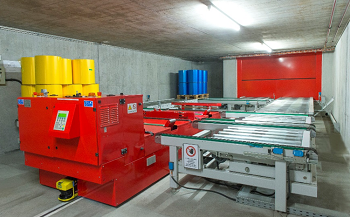

Gilgen Logistics AG – Kolma AG, Wabern (2019)

Retrofit d'un transporteur de palettes autonome (AGV)

Particularités:

• - AGV pour 2 palettes EURO
• - 5 positoins de chargement / déchargement

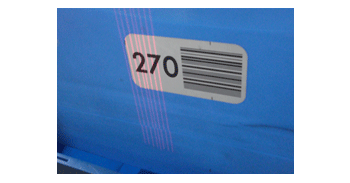

• - Système de guidage optique

  Prestations:

• - Analyse des besoins d'assainissement
• - Migration S7-300 vers S7-1500, extension du programme
• - Remplacements du panel OP7 par un KTP
• - Remplacements de servos-controllers pour moteurs DC
• - Amélioration du comportement de déplacement
• - Mise à jour des schémas

  Composants utilisés:

• - Simatic S7-1512SP, KTP700, TIA Portal V15.1
• - Système de guidage par caméra Götting
• - Servos-controllers DC Unitek, Curtis, Mattke
• - Codeurs absolus Profibus Baumer
• - Laser de sécurité Leuze DLSP

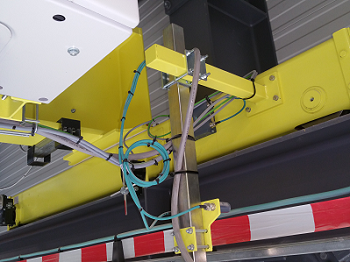

Stephan SA - TPF(2018-2019)

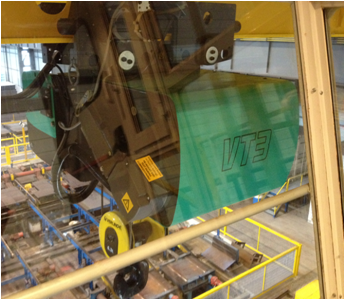

Ponts roulants 4 x 8T- Transmission de signaux de sécurité par WLAN coaxial

Particularités:

- 2 systèmes parallèles (2 ponts par système), portée de 120m

Prestations:

- Schéma de base

- Programme PLC, programme de sécurité

- Panel HMI

- Mise en service

- Optimisation des paramètres WLAN

Produits implémentés:

- PLC: Simatic S7-1510SP-F

- Panel: Simatic HMI KTP400

- Iwlan Acces Point, ScalanceW778-1

- Iwlan Rcoax

Strom to go - Emerell(2018)

Retrofit d'une machine de perforation

Particularités:

• - Rempacements du PLC et tous les drives
• - Régulation de tension du produit par commande de couple et vitesses
• - Commande de vitesses de défilement par cascade
• - Commande de changement automatique de rouleau

  Prestations:

• - Nouveau programme PLC
• - Paramétrisation des drives AC et DC
• - Panels HMI
• - Mise en service

  Produits implémentés:

• - PLC: Simatic S7-1513PN
• - Panels: Simatic HMI KTP900
• - Drives AC: Sinamics S120
• - Drives DC: Sinamics DC Master

Siemens Mobility, Roche (2017-2018)

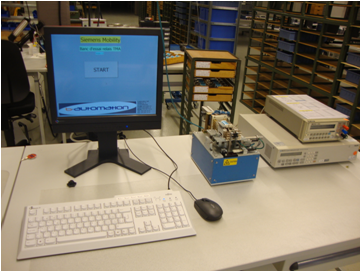

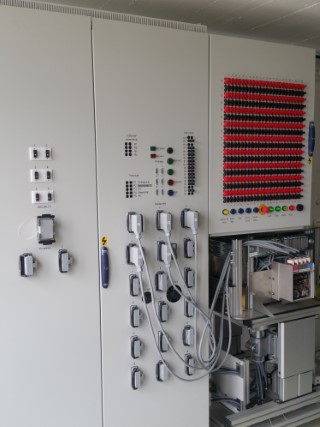

Banc d'essai pour coffrets à relais

Particulatités:

• - > 2000 Sorties relais
• - Intégration d'alimentations de laboratoire AC et DC et de multimètres digitaux
• - Programme de visualisation C# et OPC UA
• - Interpréteur de scripts de tests en Excel

  Prestations:

• - concept général
• - constructions mécanique (armoire spécifique, 2 carrousels)
• - Planification électrique
• - Software PC
• - Software PLC
• - Migration de scripts

  Produits utilisés:

• - Solidworks
• - Simatic-S7-1500-TIA15
• - Simatic OPC-Server
• - Visual Studio - C#


CPNV,Yverdon (2016) , Travail de diplôme technicien ES en système industriels

Banc d'essai pour fouches VTT

Particularités:

• - Diagrammes force-distance
• - Mesure d'amortissement
• - Commande par PLC
• - Programme PC pour le contrôle et l'acquisition de données

  Prestations:

• - Développement, construction et montage
• - Planification et montage électrique
• - Programmation et mise en service

  Composants implémentés:

• - Simatic S7-1500-TIA13
• - Simatic OPC-Server
• - Visual Studio - Visual Basic
• - Entraînement synchrone Simotics
• - Sinamics S110 - Starter V4.4.1

Siemens Mobility, Roche (2015)

Banc d'essais pour coffrets à relais

Particulrités:

• - > 2000 Sorties PLC à Relais
• - Variante Simatic-S7-1500 et NI-LabVIEW
• - Interpréteur de scripts sous forme de fichiers texte et Excel

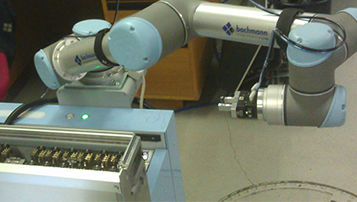

• - Opération robotisées

  Prestations:

• - Étude technique et analyse
• - Élaboration des différentes variantes et calcul de coûts

  Composants évalués:

• - Simatic-S7-1500-TIA13
• - NI-LabVIEW
• - Simatic OPC-Server
• - Visual Studio - Visual Basic
• - Robot Universal Robots UR5

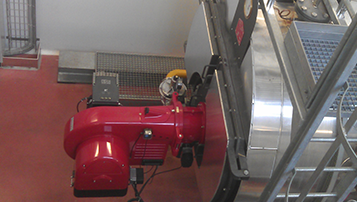

Villars Maîre Chocolatier SA, Fribourg (2015)

Acquisition de données pour une chaudière à  vapeur

Particularités:

• - Affichage et enregistrement den températures, pressions et débits
• - Bufferisation de données par PLC
• - Transfert automatique de données dans des fichiers de statistiques Excel
• - Programme Visual Basic pour la visualisation et le transfert de données

  Prestations:

• - Concept
• - Planification électrique
• - Confection du coffret et montage électrique
• - Software et mise en service

  Composants implémentés:

• - Simatic-S7-300-TIA13
• - Simatic OPC-Server
• - Visual Studio - Visual Basic

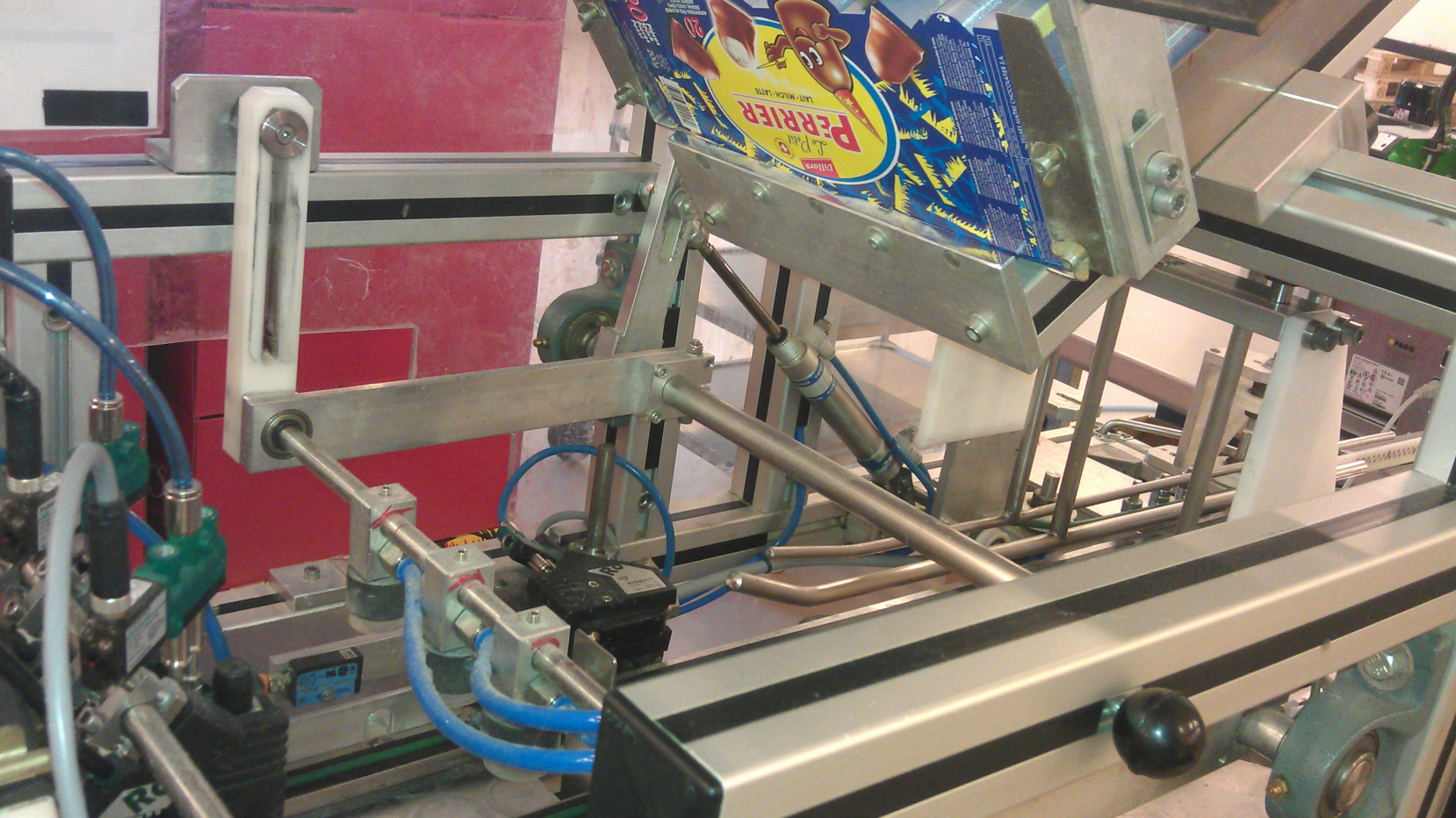

Villars Maître Chocolatier SA, Fribourg (2015)

Rétrofit de la commande Électrique d'une machine d'emballage

Particularités:

• - Remplacement de l'ancienne commande S7-200
• - Ajout de fonctionnalités

  Prestations:

• - Analyse du processus
• - Planification électrique
• - Confection du coffret et montage électrique
• - Software et mise en service

  Composants implémentés:

• - Simatic-S7-1500-TIA13
• - WinCC Flex

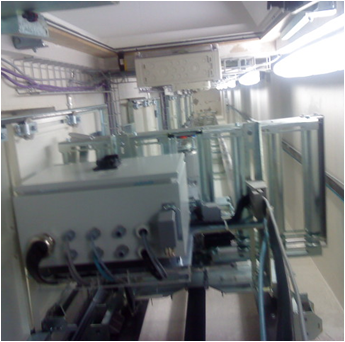

HUG, BATLab (2014)

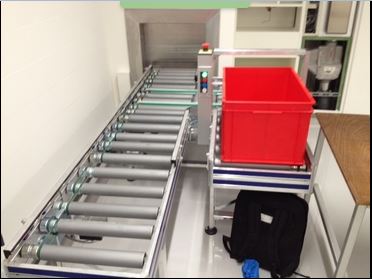

Convoyeur de bacs

Particularités:

- Ascenseur pour bac, 10 étages

- 8 stations d'envoi et de réception

- Safety avec PLC de sécurité

Prestations:

- Confection des armoires électriques

- Montage électrique

- Programme PLC (TIA Portal)

- Panel HMI

- Mise en service

- Mise en place de la télémaintenance par VPN

Composants implémentés:

- PLC: Simatic S7-315F

- Périphérie: WAGO I/O Profibus

- Drives: SEW Movidrive, Movitrac

- Panel: Simatic HMI KTP600

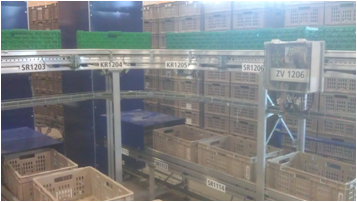

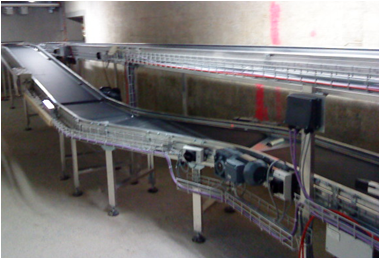

Steffen-Ris AG, Bätterkinden (2013-2014)

Convoyeur de bacs

Particularités:

- 243 éléments de transport

- 12 stations de réception

- Plus de 1000 entrées/sorties PLC

- Safety avec PLC de sécurité

Prestations:

- Planification électrique

- Programme PLC

- Panel HMI

- Télémaintenance via tunnel VPN

- Mise en service

Composants implémentés:

- PLC: Simatic S7-319F

- Périphérie: WAGO I/O Profinet, ASi-Bus

- Drives: SEW Movifit, SEW Movimot

- Panels: Simatic HMI KTP600 & KTP1500 Basic Panels, Mobile Panel 277 WLAN

- Télémaintenance: Insys EBW100-LAN

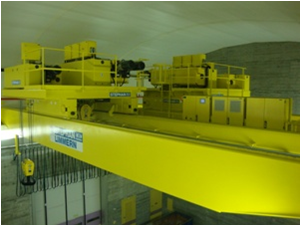

Kraftwerke Linth-Limmern (2013)

Pont roulant, salle des machines centrale hydro-électrique Linthal (45t - 5t - 2t)

Prestations:

• - Planification électrique
• - Software PLC
• - Paramétrisation Sinamics
• - Mise en service

  Composants implémentés:

• - PLC: Simatic S7 IM151-8
• - Dialogue opérateur: Simatic TP177B
• - Drives: Sinamics S120

Wifag-Polytype Fribourg (2013)

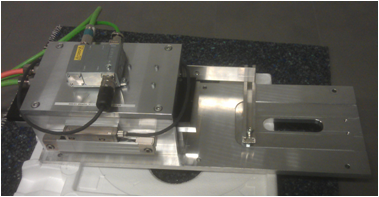

Entraînement linéaire

Prestations:

- Software PLC

- Sinamics-Parametrierung

- Mise en service

Composants implémentés:

- PLC: Simatic S7-315-DP/PN

- Drive: Sinamics CU 310-PN

- Dialogue opérateur: WinCC flexible

Bio Rad - Diamed, Cressier (2008-2013)

Machines de remplissage

Prestations:

Réparation et élimination de problèmes

Extentions des commandes électriques

Composants implémentés:

- PLC: Saia PCD, Siemens LOGO!

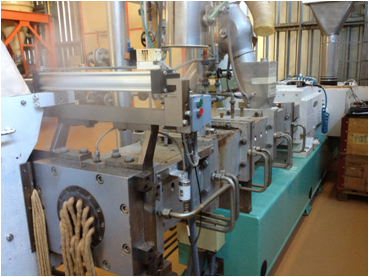

Bossy Céréales Cousset (2012)

Extrudeuse: Remplacement du drive DC

Prestations:

- Planification électrique

- Montage et câblage

- Software PLC

- Paramétrisation DC-Drive

- Mise en service

Composants implémentés:

- Siemens LOGO!

- Drive: ABB DCS800 (344kW)

Kran Stahl Gerlafingen (2012)

Ajout d'un levage auxiliaire

Prestations:

- Planification électrique

- Software PLC

- Mise en service

Système de trasnport de bacs, hôpital cantonal Liestal (2012)

Extension du tracé, lift supplémentaire

Prestations:

- Software PLC

- Adaptation de la visualisation WinCC

- Mise en service

Heizung Wiler (2012)

Prestations:

- Intégration panneaux solaires - accumulateur - boiler - pompe à chaleur - chauffage

- Planification électrique, câblage, software et mise en service

Composants implémentés:

- PLC: Simatic S7 IM151-7

- Visualisation: WinCC Flexible + Receipes

Sugnaux Electromécanique SA (2011-2012)

Prestations:

- Soutient à la programmation du robot de soins de fromage G41

- Programmation de la gestion d'alarmes et d'archives

Composants implémentés

- PLC: Beckhoff CX1000 (TwinCat)

Robot de fixation de systèmes d'ancrage pour CEWAG Guin (2011)

Prestations:

- Assistance technique à la construction de la machine

- Planification électrique

- Software PLC

- Mise en servise

Composants implémentés:

- PLC: Simatic S7 IM151-7

- Dialogue opérateur: Simatic TP177A

Siemens Mobility, Roche VD (2011)

Assainissement de la commande du banc d'essai de relais

Prestations:

- Mesure des propriétés électriques et mécaniques

- Établissement d'un nouveau concept de commande

- Mesure des propriétés électriques et mécaniques

- Planification électrique, confection du tableau électrique

- Software PLC et visualisation

- Mise en servise

- Établissement d'un programme d'analyse des résultats sur Excel-VBA

Composants implémentés:

- PLC: Simatic S7 IM151-8

- Visualisation: WinCC Flexible + Receipes

- communication avec appareils de laboratoire par bus GPIB

3 ponts roulants (2x80t, 1x25t) pour la centrale électrique Linth-Limmern (2011)

Prestations:

• - Planification électrique
• - Software PLC
• - Mise en servise

  Composants implémentés:

• - PLC: Simotion D425
• - Drive: Sinamics S120
• - Dialogue opérateur: Simatic TP177B

  Particularités:

• - Synchronisation 3 axes entre 2 ponts roulants, Simocrane

Système de transport de bacs, Hôpital cantonal Liestal

Mise ne place d'un nouveau système à code-barre Leuze (2008)

Prestations:

- Planification électrique

- Software PLC

- Mise en servise

Visualisation Siemens WinCC (2010)

Prestations:

- Animations pour environ 1000 éléments

- Archivage d'événements (tables User Archive)

- Statistiques et diagrammes

Composants implémentés:

- PLC: Simatic S7-417

- Visualisation: WinCC V7.0

- Lecteur barcode Leuze

2 ponts roulants pour la décharge de Bonfol (2010)

• - 3 axes, commandés par CF
• - Commande à distance par radio-fréquence
• - Positionnement automatique

  Prestations:

• - Planification électrique
• - Software PLC
• - Mise en servise
• - Confection des armoires électriques

  Composants implémentés:

• - PLC: Simatic S7-314
• - Drive: Nord, Verlinde
• - Dialogue opérateur: Simatic TP177A
• - Divers: Télécommande Mibag-IMET


Pont roulant pour Swiss Steel AG (2009)

• - 4 axes, commandés par convertisseurs de fréquence (CF)
• - CF redondants, récupération d'énergie
• - Postionnement automatique
• - Régulation de parallèlité

  Prestations:

• - Planification électrique
• - Software PLC
• - Mise en servise

  Composants implémentés:

• - PLC: Simatic S7-315DP
• - Drive: ABB ACS800
• - Dialogue opérateur: Simatic MP377


Bossy Céréales Cousset (2008-2012)

Prestations:

Diverses réparations et modifications

Composants utilisés:

Saia PCA, contrôleur de balance Awema

Nutriswiss AG Lyss (2008-2012)

Prestations:

Adaptation d'armoires électriques et de programmes PLC pour installations de remplissage, de lavage etc. (PLC Simatic S5-S7)

SBS Mechatronics St. Antoni (2008-2012)

Prestations:

Adaptations d'automates de montage (PLC Simatic S5/S7)
